Компрессоры высокого давления
Компрессоры высокого давления используются для увеличения давления сжатого воздуха на тех участках производства, где необходимо получить давление, соответствующее нужным Вам технологическим параметрам.
ЧТО ТАКОЕ КОМПРЕССОР ВЫСОКОГО ДАВЛЕНИЯ?
Компрессоры имеют различия как по объёму производимого воздуха, так и по мощности. Чем больше необходимо получить производимого воздуха и чем выше должно быть давление, тем больше ступеней должно иметься в компрессорной головке.
В производственном исполнении данное оборудование, работая значительное время с большой производительностью, оснащается кольцами и поршнями из композитных материалов с тефлоновым напылением. Данные компрессорные установки оснащаются мощной системой охлаждения, так как есть вероятность самовозгорания смазочного материала.
Процесс получения воздуха высокого давления – это многоступенчатый процесс, который представляет собой чередование стадий сжатия и промежуточного охлаждения газа или воздуха. Материал, из которого изготавливается компрессор, должен быть очень прочным, так как рабочие поверхности подвергаются высокой нагрузке.
Важный момент – износостойкость комплектующих компрессора (шлангов и патрубков и пр.).
ЧТО ТАКОЕ КОМПРЕССОР ВЫСОКОГО ДАВЛЕНИЯ?
Компрессоры имеют различия как по объёму производимого воздуха, так и по мощности. Чем больше необходимо получить производимого воздуха и чем выше должно быть давление, тем больше ступеней должно иметься в компрессорной головке.
В производственном исполнении данное оборудование, работая значительное время с большой производительностью, оснащается кольцами и поршнями из композитных материалов с тефлоновым напылением. Данные компрессорные установки оснащаются мощной системой охлаждения, так как есть вероятность самовозгорания смазочного материала.
Процесс получения воздуха высокого давления – это многоступенчатый процесс, который представляет собой чередование стадий сжатия и промежуточного охлаждения газа или воздуха. Материал, из которого изготавливается компрессор, должен быть очень прочным, так как рабочие поверхности подвергаются высокой нагрузке.
Важный момент – износостойкость комплектующих компрессора (шлангов и патрубков и пр.).
Компрессор высокого давления

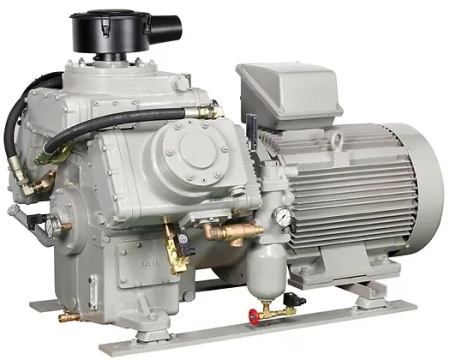

Поршневой компрессор высокого давления
Принцип работы поршневого компрессора высокого давления
Компрессор всасывает воздух через фильтры, и подает его в цилиндр I ступени. Там воздух проходит предварительное сжатие. Далее сжатый воздух проходит через двухсекционный радиатор, отдавая ему свое тепло и охлаждаясь, и попадает в цилиндр II ступени, где дожимается до определенного значения давления. Поступая во вторую секцию радиатора, сжатый воздух охлаждается снова, и окончательно достигает заданного значения давления, всасываясь в цилиндр III ступени.
После первого цилиндра сжатый воздух проходит через сепарационные фильтры, где из воздуха удаляется лишняя влага, а затем поступает в систему воздушной сети.
Когда воздух сжимается до уровня максимального значения давления, то на пульт управления подается сигнал, и электродвигатель компрессора останавливает свою работу, одновременно с чем клапаны разгрузки снижают давление с коллектора, нагнетательного воздухопровода и поршневого блока.
Когда давление снижено до минимума, компрессор снова включается в работу. Нужно отметить, что поршневые компрессоры, в отличии от винтовых компрессоров, имеют возможность подавать воздух под высоким давлением.
Именно поэтому винтовые компрессоры никогда не смогут потеснить поршневые компрессоры в этой области давлений.
Компрессор всасывает воздух через фильтры, и подает его в цилиндр I ступени. Там воздух проходит предварительное сжатие. Далее сжатый воздух проходит через двухсекционный радиатор, отдавая ему свое тепло и охлаждаясь, и попадает в цилиндр II ступени, где дожимается до определенного значения давления. Поступая во вторую секцию радиатора, сжатый воздух охлаждается снова, и окончательно достигает заданного значения давления, всасываясь в цилиндр III ступени.
После первого цилиндра сжатый воздух проходит через сепарационные фильтры, где из воздуха удаляется лишняя влага, а затем поступает в систему воздушной сети.
Когда воздух сжимается до уровня максимального значения давления, то на пульт управления подается сигнал, и электродвигатель компрессора останавливает свою работу, одновременно с чем клапаны разгрузки снижают давление с коллектора, нагнетательного воздухопровода и поршневого блока.
Когда давление снижено до минимума, компрессор снова включается в работу. Нужно отметить, что поршневые компрессоры, в отличии от винтовых компрессоров, имеют возможность подавать воздух под высоким давлением.
Именно поэтому винтовые компрессоры никогда не смогут потеснить поршневые компрессоры в этой области давлений.
Конструкция и устройства защиты
Сжатый воздух, который производит поршневой компрессор высокого давления, как правило, должен проходить специальную обработку фильтрами – в противном случае, этот воздух категорически запрещается применять в пищевой, фармацевтической и санитарной отрасли.
А устройства защиты компрессоров данного типа следующие:
• предохранительный клапан на коллекторе;
• клапаны разгрузки электромагнитные (предназначены для снижения высокого давления компрессора) на радиаторе и коллекторе;
• выключатель автоматический на пульте управления монтажной платы (используется в целях защиты от короткого замыкания электрических цепей);
• предохранители на монтажной плате пульта управления (применяются в целях защиты цепей сигнализации и управления);
• реле защиты компрессорного электропривода от перегрузок во время работы (автоматическое включение термореле в случае понижения температуры реле до допустимой).
Сжатый воздух, который производит поршневой компрессор высокого давления, как правило, должен проходить специальную обработку фильтрами – в противном случае, этот воздух категорически запрещается применять в пищевой, фармацевтической и санитарной отрасли.
А устройства защиты компрессоров данного типа следующие:
• предохранительный клапан на коллекторе;
• клапаны разгрузки электромагнитные (предназначены для снижения высокого давления компрессора) на радиаторе и коллекторе;
• выключатель автоматический на пульте управления монтажной платы (используется в целях защиты от короткого замыкания электрических цепей);
• предохранители на монтажной плате пульта управления (применяются в целях защиты цепей сигнализации и управления);
• реле защиты компрессорного электропривода от перегрузок во время работы (автоматическое включение термореле в случае понижения температуры реле до допустимой).
Конструкция и устройства защиты
Компрессор
Назначение промышленных компрессоров высокого давления
Компрессоры высокого давления являются высокопроизводительным оборудованием. Этот тип компрессоров применяется для работ с тяжелыми условиями, там, где требуется сжатие различных технологических и природного газов под давлением до 70 МПа:
• в строительстве капитальных зданий и сооружений;
• на судоремонтных и судостроительных предприятиях;
• в медицине, в частности при заправке баллонов сжатым газом и воздухом;
• на предприятиях машиностроительной отрасли для обеспечения пневматического привода машин и механизмов;
• для обеспечения работы насосного оборудования и вентиляционных систем, и многих других отраслях;
• для производства продукции в ПЭТ-бутылках (газированная вода и безалкогольные напитки).
Компрессоры высокого давления являются высокопроизводительным оборудованием. Этот тип компрессоров применяется для работ с тяжелыми условиями, там, где требуется сжатие различных технологических и природного газов под давлением до 70 МПа:
• в строительстве капитальных зданий и сооружений;
• на судоремонтных и судостроительных предприятиях;
• в медицине, в частности при заправке баллонов сжатым газом и воздухом;
• на предприятиях машиностроительной отрасли для обеспечения пневматического привода машин и механизмов;
• для обеспечения работы насосного оборудования и вентиляционных систем, и многих других отраслях;
• для производства продукции в ПЭТ-бутылках (газированная вода и безалкогольные напитки).
В условиях жёсткой конкуренции на мировом рынке компрессоров высокого давления, где высокая скорость проектирования и строительства судна требует особого внимания, Bumhan Industries Co., Ltd., безусловно ускоряет выпуск продукции двух типов морских компрессоров (оборудования для пуска судовых главных двигателей и газотурбин, судового оборудования, и буровых линий для подводной геологоразеведки) и компрессоры,для размещения на суше (использование в качестве высоковольтного воздушного выключателя напряжения и распредустройства, комрпессоры высокого давления для дыхательного воздуха, для оборудования электростанций, включая атомные электростанции, ииспользование в экспериментах авиационно-космической техники).
